部品供給装置(パーツフィーダ)Parts Feeder

部品供給装置(パーツフィーダ)
コストパフォーマンスに優れる従来タイプの「振動型パーツフィーダ」と、傷つきやすいワークに優しく、低騒音を実現した新世代の「無振動型パーツフィーダ」。TFCの独自機構により、生産現場の確実な効率化・省人化を後押しします。

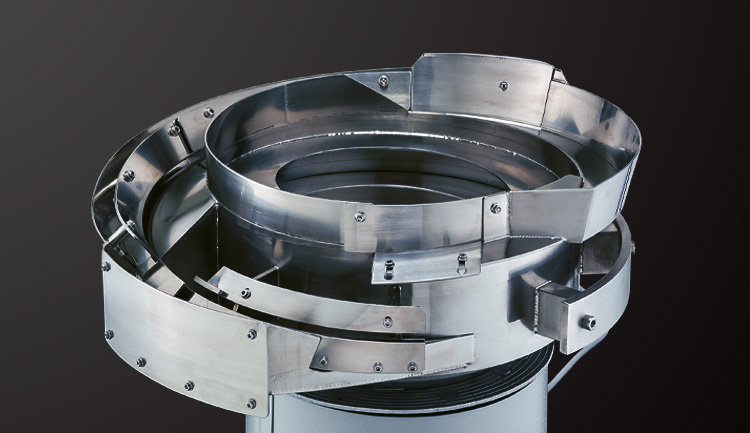

振動型パーツフィーダ

高い信頼性をリーズナブルに
部品供給装置のスタンダード

TFCパーツフィーダは、振動体によりワークに任意の振動を与えて姿勢を整え、排出トレーまたは次工程に整列供給する装置です。最適設計により、高い信頼性とコストパフォーマンスの高さを両立。豊富なオプションパーツや高いカスタムの自由度を生かし、パーツハンドリングのさまざまなご要望にお応えします。
振動型パーツフィーダ

パーツフィーダの特長

高い供給能力・高い信頼性
TFCには、ワーク形状や重量、材質にきめ細かく対応する膨大なノウハウがあります。ワークに最適なモデルを選択し、さらに現場にて細かいチューニングを施すことで、ご希望の供給スピードと歩留まりを高いレベルで両立。お客様の生産ラインの稼働率アップに貢献します。
選別搬送にも対応
カメラやセンサーなどオプション機器と組み合わせることにより、多機能化を図ることも可能です。例えば画像処理装置を組み合わせ、ワークの表裏を判別したり、従来パーツフィーダが苦手としていたプリントなど形状変化のないものを選別搬送・整列させたりといったことが可能となります。
HACCP対応可能
食品や製薬分野にも豊富な実績がある、TFCのパーツフィーダ。ドロップや錠剤といった傷つきやすい製品の整列などの用途に活用されています。もちろんHACCPへの対応も可能です。
コストパフォーマンス抜群
TFCパーツフィーダは、すべて自社設計・自社製造。お客様のご要望にマッチした、無駄のない製品の提案・カスタムが可能です。さらに当社独自の品質基準により、常にお客様の期待値を上回る製品を提案し、実現することをモットーとしています。同じ予算なら、100%を超える満足を。TFC製品に共通している理念です。

主な導入実績

事業分野
自動車部品メーカー、設備機器メーカー、薬品・食品メーカー、プレス機械・鍛造メーカー 等
対応課題
振動を避けたい製造工程部、クリーンルーム使用、職場の騒音改善

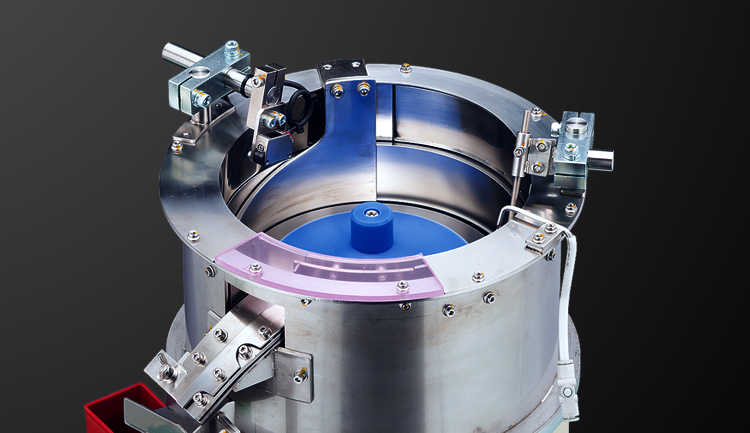

無振動型パーツフィーダ
(バイレストルネードフィーダ)

高い静音性・安全性で
職場環境に貢献する

TFCバイレストルネードフィーダは、モーターの回転運動をボウル内部の独自の構造に伝達。ワーク同士の押力を利用してボウル上面のトラックにワークを移動させ、自走させずに整列供給するパーツフィーダです。

回転式のため、装置本体からの振動・騒音をほとんど発生させない等、多くの特長を備えています。
無振動型パーツフィーダ

バイレストルネードフィーダの特長

低騒音&無振動
一般的な振動型パーツフィーダと異なり、ワークが自走しないため騒音がほとんど発生しません。また振動も少ないため、パーツ提供先の機器(加工機、組付装置、検査装置等)への影響が少ないことも特長です。さらに、時として振動型では不可欠となる架台類やフロアの補強が必要ないことも大きな特長といえます。
ワークに優しく、安定供給
振動によるワーク同士の擦り合いで発生しがちなワークの摩耗やワーク自体の傷の発生を、最小限に抑えることができます。また、振動型に見られるワーク重量による搬送のバラツキを抑え、安定した供給を実現しています。
省エネ・高耐久性
機構上、ボウルとワークとの接触面の摩耗が少なく、ガイド板および走路面等のメンテサイクルが非常に長くなります。またモーター1基による駆動構造のため、従来の振動式に比べて消耗部品が少なく、消費電力も約1/5に抑えるなど、大変経済的です。これらの特長により、最低限のランニングコストで導入初期の能力を長期にわたって保つことができるため、トータルコストの低減につながっています。

主な導入実績

事業分野
自動車部品メーカー、設備機器メーカー、薬品・食品メーカー、プレス機械・鍛造メーカー 等
対応課題
振動を避けたい製造工程部、クリーンルーム使用、職場の騒音改善

デモ機のご案内

デモ機仕様 1号機(ピン) 2号機(ボルト) 3号機(キャンディー) 4号機(ビレット)
ボウル外径 径 310 径 390 径 460 径 660
回転ボウル内径 径 260 径 300 径 360 径 520
排出能力(個/分) 60個 ~ 1700個 80個 ~ 120個 30個 ~ 120個 80個 ~ 100個
回転数(r.p.m) 28rpm ~ 72rpm 22rpm ~ 38rpm 22rpm ~ 38rpm 1rpm ~ 5rpm
騒音値(A特性) 50dB ~ 70dB 73dB ~ 77dB 66dB ~ 72dB 75dB ~ 83dB
振動式(騒音値) (径 300)
(80dB ~ 88dB)
(径 400)
(85dB ~ 90dB)
(径 450)
(80dB ~ 85dB)
(径 600)
(90dB ~ 100dB)
対象ワーク ベアリング
ローラーピン
六角穴付ボルト キャンディー ビレット
略図(矢印は搬送方向) *長手方向
1号機(ピン)
*首吊り方向
2号機(ボルト)
*長手方向
3号機(キャンディー)
*軸方向
4号機(ビレット)

デモ機貸出

デモ機の貸出をご希望の際は、営業部までご連絡ください。
※ご利用条件によっては対応できない場合もありますのでご了承ください。
